Referenz Drucken Umbau Restaurant Hirschenbad


Umbau Restaurant Hirschenbad, Langenthal

2019

Line

Da wo einst die Langenthaler ein Bad in den Zinnwannen genommen haben, verwöhnt die Familie Burch Sie heute im Restaurant Hirschenbad. Beim neuen Pavillon kam die TS3-Technologie zum Einsatz.

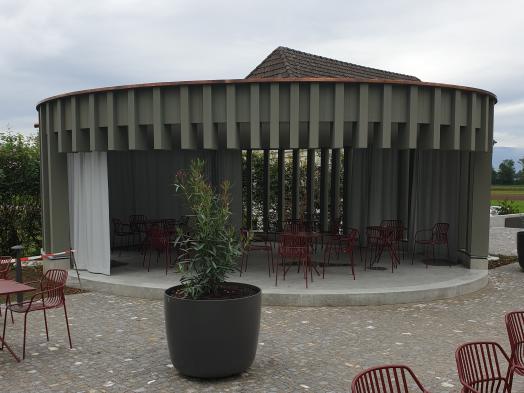

Der Pavillon zoom
Der Pavillon
 Verguss der TS3 Fuge zoom
Verguss der TS3 Fuge
Stützen beim Pavillon zoom
Stützen beim Pavillon
Stahlträger im Altbau zoom
Stahlträger im Altbau

Das Projekt

Das 1728 erbaute Gasthaus Hirschenbad wurde einer Komplettsanierung unterzogen und mit einem Pavillon und einer neuen Küche erweitert.   Am 26. September 2019 wurde das Restaurant Hirschenbad nach knapp 18 monatiger Sanierungsphase wieder eröffnet. Es wurden alle Räume grundsaniert, energetisch auf den neusten Stand der Technik gebracht und mit viel Liebe zum Detail renoviert. Daneben wurde eine neue Umgebung mit einem herrlichen Garten und einem dazugehörigen Pavillon geschaffen. Das Kochparadies ist nach den modernsten Produktionsverfahren ausgerichtet worden und bildet die Basis für eine regionale, frische Küche.


Die Bauweise

Hervorzuheben ist der neue Pavillon im Aussenbereich. Die ovale Form ist nur auf fächerartig angeordneten Stützen aufgestellt und weist eine einseitige Öffnung und ein grosses Vordach auf.  Das Brettsperrholzdach überspannt eine Fläche von rund 9m x 7m.   Die Holzplatten wurden mit der TS3-Technologie zu einer Grossfläche zusammengefügt. Die Stützen wurden mit eingeklebten Gewindestangen unten eingespannt.  Dies ermöglichte die Konstruktion ohne Unterzüge oder Stützen in der Mitte des Pavillons.


Weitere Herausforderungen

Bei Sanierungen ist die Lastabtragung oft eine Knacknuss. Mittels einer Sprengwerkkonstruktion im Erdgeschoss konnten die Lasten von den darüberliegenden Geschossen auf die Aussenwände verteilt werden.

- Anzahl Geschosse 3

- Brutto Geschossfläche ca. 675 m²

- Brettschichtholz 35 m³

- TS3-Technologie


Leistungen Timbatec / TS3

- SIA Phase 11 Zustandsanalyse

- SIA Phase 41 Ausschreibung und Offertenvergleich

- SIA Phase 51 Ausführungsprojekt- Statik und Konstruktion

- Kostenschätzung

- Fachbauleitung und Baustellenkontrollen

- Fugenverklebung mit der TS3-Technologie

Architektur
Lüscher Egli AG
4900 Langenthal

Bauherrschaft
Thomas Rufener
4900 Langenthal

Holzbauingenieur
Timbatec Holzbauingenieure Schweiz AG
3012 Bern

Holzbau
Zaugg AG Rohrbach
4938 Rohrbach

Bauingenieur
Wälchli & Partner AG
4900 Langenthal

Bauphysik
MBJ Bauphysik + Akustik AG
3422 Kirchberg

Bauleitung
Lüscher Egli AG, 4900 Langenthal
