Referenz Drucken Anandia Canopy

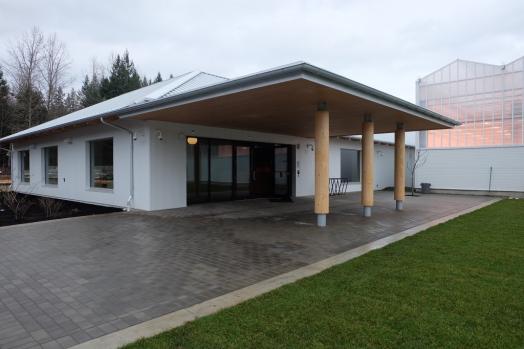

Anandia Canopy, Comox BC Canada

2019

Line

Bei einer Sanierung und Erweiterung des Anandia Cannabis Center in Vancouver BC in Kanada wurde bei dem neuen Vordach die TS3-Technologie eingesetzt.

Vordach Canopy zoom
Vordach Canopy
Abdichten der Fugen von der Unterseite zoom
Abdichten der Fugen von der Unterseite
Visualisierung der TS3 Fugen zoom
Visualisierung der TS3 Fugen
Bohrung der Löcher für das Einfüllen des Giessharzes zoom
Bohrung der Löcher für das Einfüllen des Giessharzes

Das Projekt

Das Vordach ist sechs Meter lang und neun Meter breit und lediglich auf drei Stützen abgestellt.


CLT Platten in dieser Grösse können nicht auf eine Baustelle geliefert werden. Damit das Vordach dennoch aus einer Platte besteht und keine Unterzüge eingesetzt werden müssen, werden vier CLT-Platten mit der TS3-Technologie miteinander verbunden.



Die Bauweise

Die CLT-Platten wurden gemäss den Vorgaben von TS3 vorbereitet. Dazu gehören Fräsungen und Bohrungen für die Applikation des TS3-Giessharzes.


Anschliessend wurden die Platten montiert und die Fuge von unten und oben abgedichtet.


In einem letzten Schritt wird das Giessharz in die Fugen gegossen. Dies härtet in einem Tag aus, sodass der Bauablauf ungestört weitergehen kann.


Die Herausforderungen

Die TS3-Technologie wird in einem Lizenzsystem angeboten. Die Mittarbeiter von TS3 sind selber nicht vor Ort, sondern unterstützen die Leute auf der Baustelle virtuell.  Dank den guten Schulungsunterlagen konnte das Vordach von den lokalen Handwerkern erbaut werden.

- TS3 Technologie 54m³


Leistungen TS3
- Schulung TS3-Anwendungstechniker

Stirnseitige Verklebung Brettsperrholz
TS3 Timber Structures 3.0 AG
3600 Thun

Architektur
Local Practice Architecture + Design Ltd.
Vancouver BC, Canada

Bauherrschaft
Anandia Laboratories Inc.
Comox BC, Canada

Holzbau
STYXWORKS
Vancouver BC, Canada
