Technologie
TS3 ist High-Performance-Holzbau
TS3 ist die Lösung für grossflächigen
Holzbau und Stützenabstände von bis zu acht mal acht Metern. Damit
werden Grossbauten und aussergewöhnliche Architektur aus Holz möglich.

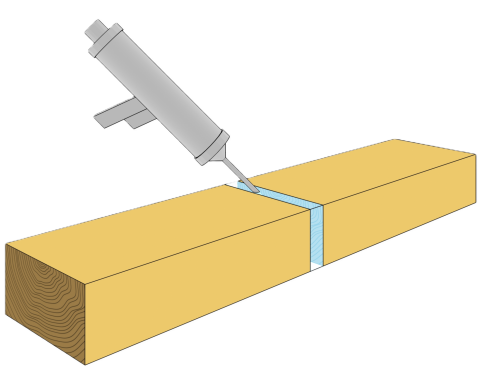

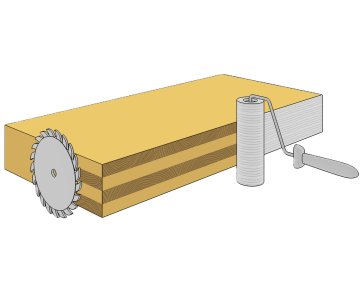

Platten stirnseitig verbinden
Die Schlüsseltechnologie von TS3 ist die TS3-Verbindung durch stirnseitigen Fugenverguss auf Abstand, ohne Pressdruck und ohne weitere Verbindungsmittel. Damit können beliebig grosse Platten hergestellt werden. Nach zehn Jahren Forschung rund 1‘000 Zug- und Biegeprüfungen ist die Technologie bereit.

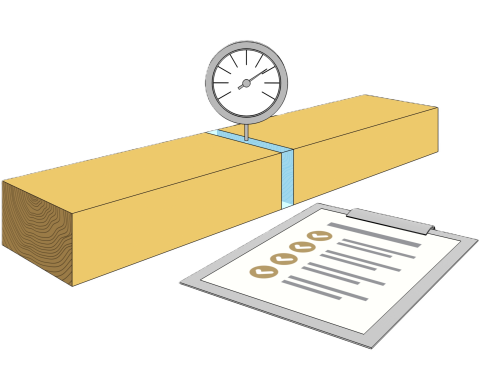

Prozesse zur Qualitätssicherung
Für die Qualitätssicherung hat TS3 ein System entwickelt. Es stellt sicher, dass die Tragsicherheit und Gebrauchstauglichkeit der TS3-Verbindungen jederzeit gewährleistet und nachvollziehbar ist.

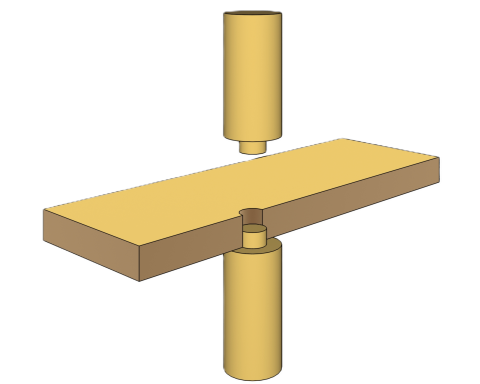

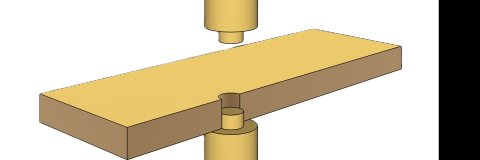

Neuer Stützenkopf für grosse Abstände
Zur Abtragung der grossen Geschossdeckenlasten auf die Stützen hat TS3 ein speziell geschichtetes Stützenkopf-Element entwickelt. In den Tests hat die Technologie je nach Deckenstärke und Aufbau Bruchlasten von 1‘100 bis 3‘100 kN (110 bis 310 Tonnen) erreicht.

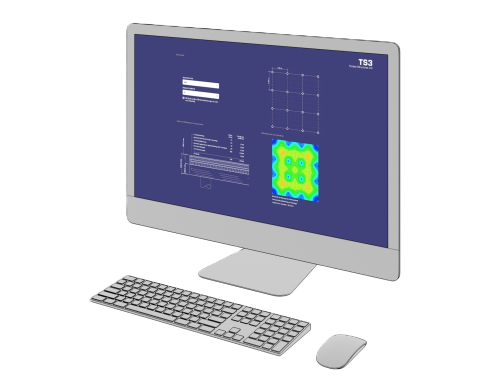

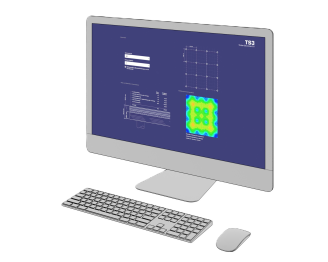

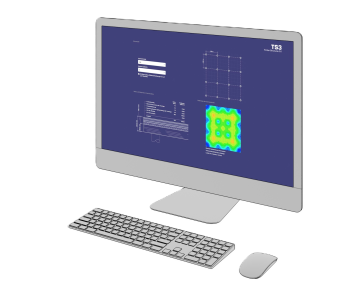

Planung mit FEM-Software
TS3-Bauwerke lassen sich am besten mit FEM-Software planen. Aktuell ist die Firma Timbatec Ihr Ansprechpartner. In Zukunft werden auch andere Ingenieurunternehmen diese Leistungen anbieten. Interessierte Firmen und Personen bilden wir mittels E-Learning aus.
Platten stirnseitig verbinden
Die Schlüsseltechnologie von TS3 ist die TS3-Verbindung durch stirnseitigen Fugenverguss auf Abstand, ohne Pressdruck und ohne weitere Verbindungsmittel. Damit können beliebig grosse Platten hergestellt werden. Nach zehn Jahren Forschung rund 1‘000 Zug- und Biegeprüfungen ist die Technologie bereit.
Prozesse zur Qualitätssicherung
Für die Qualitätssicherung hat TS3 ein System entwickelt. Es stellt sicher, dass die Tragsicherheit und Gebrauchstauglichkeit der TS3-Verbindungen jederzeit gewährleistet und nachvollziehbar ist.
Neuer Stützenkopf für grosse Abstände
Zur Abtragung der grossen Geschossdeckenlasten auf die Stützen hat TS3 ein speziell geschichtetes Stützenkopf-Element entwickelt. In den Tests hat die Technologie je nach Deckenstärke und Aufbau Bruchlasten von 1‘100 bis 3‘100 kN (110 bis 310 Tonnen) erreicht.
Planung mit FEM-Software
TS3-Bauwerke lassen sich am besten mit FEM-Software planen. Aktuell ist die Firma Timbatec Ihr Ansprechpartner. In Zukunft werden auch andere Ingenieurunternehmen diese Leistungen anbieten. Interessierte Firmen und Personen bilden wir mittels E-Learning aus.
Vorteile
TS3 kann alles, was Beton auch kann.
Und vieles mehr.

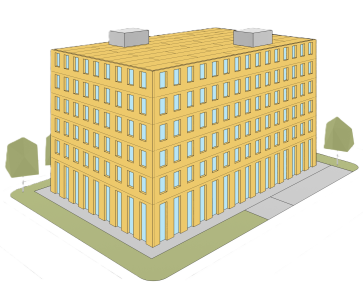

Hohe und grosse Gebäude aus Holz
Das grosse Stützenraster macht TS3 zur echten Alternative zu Beton – für Wohnsiedlungen, Industrie, Spitäler, Schulen und Verwaltungsgebäude.
Nutzungsflexibilität
Bauliche Veränderungen sind einfacher umzusetzen als bei Betonbauten oder konventionellen Holzbauten. Ihr Gebäude bleibt damit über die ganze Nutzungsdauer hochflexibel.
Klimafreundlich und lokal
Holz speichert CO₂ und auch in der Produktion ist TS3 ein Vielfaches umweltfreundlicher als Beton. Der Rohstoff wächst in der Region, die Transportwege sind kurz.
Baugeschwindigkeit
Holzbauten brauchen keine Austrocknungszeit, wie es bei Betonbauten üblich ist. Die Projekte sind damit deutlich schneller bezugsbereit und bringen schneller Rendite als Bauprojekte in herkömmlicher Bauweise.
8 x 8 Meter Stützenraster
Holzbau war bis anhin einachsig tragend und auf Unterzüge angewiesen. Mit TS3 tragen Geschossdecken in zwei Richtungen und überspannen Stützen in einem Raster von
8 x 8 Metern.
Leichter und platzsparender Bau
Die TS3-Geschossdecken sind platzsparend in der Dicke – ein Planungsvorteil. Ausserdem ist TS3 leicht und eignet sich damit perfekt für Aufstockungen.
Hohe Wohnqualität
Holz hat einmalige Eigenschaften für ein angenehmes Raumklima: Es atmet, fühlt sich warm an und schafft behagliche Räume für verschiedene Nutzungen.
Freiformen
Wer Gestaltungsfreiheit sucht, ist mit TS3 auf dem richtigen Weg. Es eröffnen sich völlig neue architektonische Möglichkeiten.
Prozess

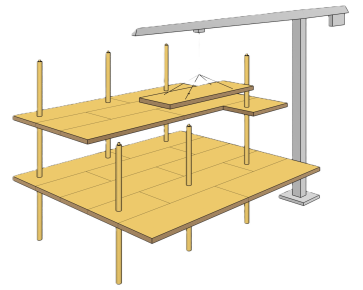

Einfacher Prozess für grosse Projekte
TS3 fordert Sie nicht heraus, im Gegenteil: Es macht Entwurf, Planung, Transport und Verarbeitung einfach.
Partner
Forschung und Entwicklung seit 2010
Wir sind begeistert von der Zusammenarbeit mit unseren Partnern, die mit uns die neue Dimension im Holzbau erobert haben.
Die TS3-Technologie ist das Resultat von mehreren KTI- und Innosuisse Forschungsprojekten sowie rund dreissig Bachelor-, Master- und Doktorarbeiten. Wir danken allen Projektpartnern.
ETHZ Eidgenössische Technische Hochschule Zürich
Im Institut für Baustatik und Konstruktion (IKB) unter der Leitung von Prof. Dr. Andrea Frangi wurde das TS3-Stützenkopfelement entwickelt und das Verhalten der Geschossdecken analysiert. Marcel Muster hat seinen Doktortitel an der ETH Zürich erlangt und ist heute Technologiemanager bei TS3.
BFH AHB Berner Fachhochschule, Departement Architektur, Holz und Bau, Biel
An der Berner Fachhochschule wurde unter der Leitung von Prof. Dr. Steffen Franke der stirnseitige Fugenverguss entwickelt. Weiter wurden der Stützenkopf als Brettsperrholzelement und die direkte Lastweiterleitung von Stütze zu Stütze durch die Geschossdecken hindurch weiterentwickelt.
Henkel Loctite
Henkel entwickelte die Rezepturen der TS3-Vorbehandlung und des TS3-Giessharzes. Diese Produkte werden heute im Rahmen eines Private-Label Vertrages für die Anwendung der TS3-Technologie hergestellt.
Timbatec Holzbauingenieure
Timbatec ist eines der führenden Holzbauingenieurbüros der Schweiz. Stefan Zöllig, der Gründer von Timbatec ist geistiger Vater der TS3-Technologie und hat die verschiedenen Forschungsprojekte initiiert.
Schilliger Holz AG
Schilliger Holz war Teil aller Forschungsprojekte und hat jeweils das Brettsperrholz zur Verfügung gestellt. Die Firma war erster offizieller TS3-Lizenznehmer.
TS3 setzt neue Dimensionen im Holzbau:
Grosse Stützenraster und flexible Geschossdecken für urbane Grossbauten mit Zukunft.
Für
Bauherrschaften & Architekten
- klimafreundliche Gebäude
- kurze Bauzeit
- niedrige Betriebskosten
- planen wie Betonbau
- hohe Wohnqualität
Für
Holzbaubauingenieure & Bauingenieure
- Höhere Baugeschwindigkeit
- Nachhaltigere Produktion
- Flexiblere Umsetzung
- 8 x 8 Meter Stützenraster
Holzbaugenerationen
Die 3. Generation in der Holzbau-Technologie
Timber Structures 1.0 – der Ursprung des Holzbaus
Bäume fällen, Äste entfernen, entrinden, allenfalls zu Balken sägen und Gebäude errichten. Das war die erste Generation des Holzbaus.
Timber Structures 2.0 – die bekannte Technologie
Seit dem 20. Jahrhundert werden Bäume zu Brettern gesägt, getrocknet, gehobelt und zu Brettschichtholz verklebt. Damit lassen sich Träger erstellen, die länger sind als Bäume hoch. Balken übertragen die Lasten auf die Stützen.
Timber Structures 3.0 – Holz wird besser als Beton
Die TS3-Technologie verbindet Holzbauteile stirnseitig. Damit lassen sich beliebig grosse Platten herstellen. Balken sind dank Hightech-Stützenkopf nicht mehr nötig. Damit erobert der Holzbau die Sphären des herkömmlichen Betonbaus.
Forschung
Wir forschen weiter
TS3 entstand als Startup aus der Timbagroup. Im Holzbau ist noch vieles möglich, darum forschen wir weiter und gründen bei vielversprechenden Ideen weitere Startups. Unsere aktuellen Projekte in der Timbagroup:
Damit die TS3-Technologie noch leichter wird, entwickelt die Berner Fachhochschule ein zweiachsig tragendes Füllelement als GridBox (Hohlkasten mit Trägerrost-Innenleben) oder Brettsperrholz.
Die Baubranche steht in der Pflicht und muss ihre CO₂-Emissionen erheblich reduzieren, um das Pariser Klimaabkommen zu erfüllen. Das geht nur mit Verzicht auf Stahl und Beton im Hochbau. Der nächste logische Schritt, ist der Verzicht auf Beton in Untergeschossen und bei der Bodenplatte.
Bei der Scrimber-Technologie werden Holzstämme nicht mehr in einem Sägewerk gesägt, sondern mit grossen Trommeln in lange Stränge zerkleinert, getrocknet und dann zu rechteckigen Stücken gepresst. Dies ist ein sehr effizientes Verfahren zur Herstellung von tragenden Bauteilen für die langfristige Kohlenstoffspeicherung.
FAQ
Die wichtigsten Fragen
Haben Sie weitere Fragen? Melden Sie sich bei uns.
- Was sind die Vorteile von Holzbauten generell?Die Holzbauweise erlebt in Europa einen regelrechten Boom. Mehrfamilienhäuser mit über 300 Wohnungen, Gewerbe- und Industriebauten, Verwaltungsbauten, Hotels und Hochhäuser aus Holz zeugen davon. Die wichtigsten Vorteile des Holzbaus im Vergleich zu anderen Bauweisen sind die schnellere Bauzeit und der ressourcen- und klimaschonende Umgang mit Baumaterialien, da Holz ein nachwachsender Rohstoff ist. Hier finden Sie eine Zusammenstellung der wichtigsten Vorteile des Holzbaus.
- Was sind die Vorteile von TS3 gegenüber Beton?Dank TS3 kann Holz alles, was Beton auch kann. Einfach, nachhaltig und ökologisch. Bauten mit Stahl und Beton verursachen bei der Herstellung einen sehr hohen CO₂-Austoss. Die Zementherstellung allein ist für fünf bis acht Prozent der weltweiten CO₂-Emissionen verantwortlich. Ein Kubikmeter armierter Beton verursacht bei seiner Herstellung rund 500 kg CO₂-Emissionen. Ganz anders sieht das bei Holz aus: Der natürlich nachwachsende Baustoff benötigt für seine Herstellung nur Sonnenenergie und Wasser. Bei seinem Wachstum wandelt ein Baum dank der Fotosynthese CO₂ in Sauerstoff um. In jedem Kubikmeter Holz ist so rund eine Tonne CO₂ langfristig gespeichert. Wer einen Beitrag zum Klimaschutz leisten will, baut heute mit Holz.
- Aus welchem Material besteht die Fuge der TS3-Fuge?Die TS3-Verbindungbesteht aus einem Zweikomponenten-Polyurethan-Giessharz, der teilweise aus biobasierten Materialien hergestellt wird. Die organische Matrix des gemischten Polyurethan-Giessharzes hat einen biobasierten Anteil von etwa 50 %, der aus nachwachsenden Rohstoffen wie Pflanzenölen und deren Derivaten stammt. Die verwendeten Rohstoffe entsprechen den gesetzlichen Anforderungen der Europäischen Union (EU) und von REACH. Das in der TS3-Technologie verwendete Giessharz enthält keine Chemikalien, die auf der Liste der besonders besorgniserregenden Stoffe (Substance of very high concern, SVHC) aufgeführt sind, und stellt somit keine Gefahr für die menschliche Gesundheit und die Umwelt dar. Weitere Informationen zum Giessharz entnehmen Sie dem Factsheet.
